7 - CREER UNE PASTILLE

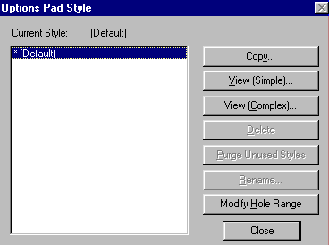

Dans le menu option on selectionne pad style.
On clique sur Copy. Et on donne un nom a la nouvelle pastille. Par exemple DIL.

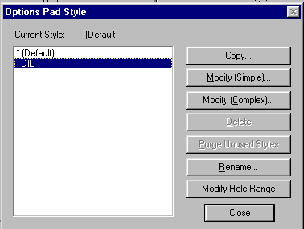

Lorsque l'on clique sur OK on voit apparaitre DIL dans option Pad Style.
On clique sur DIL et sur Modify simple.

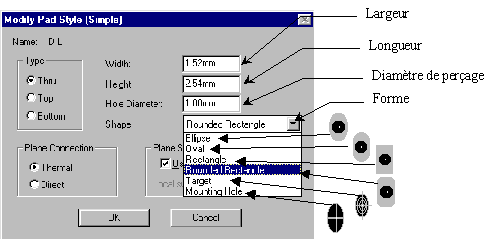

On modifie la largeur, la longueur, le diametre de perçage et la forme de la pastille

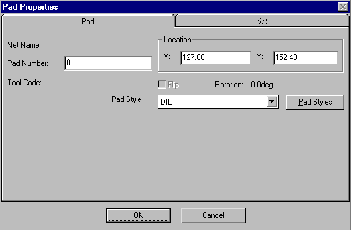

On clique sur OK on valide la fenetre des pastilles par close. Dans la fenetre Pad properties. On change le style de pastille (choix de DIL ici). On valide par OK.
Le choix ci dessus donne la pastille suivante :
8 – CREER UN FICHIER DE PERCAGE
