8 – CREER UN FICHIER DE PERCAGE
Utilisation avec le fichier de perçage automatique effectuer par M Susini 1998.

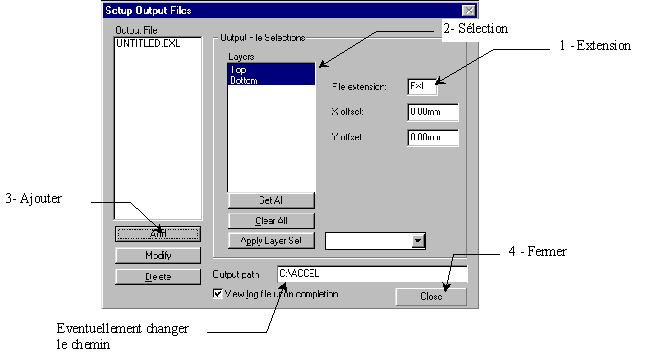

Dans le menu File selectionner NC/ Drill. On obtient la fenetre ci-dessous. Selectionner Setup Output Files.
Donner l'extension EXL, selectionner les deux couches et ajouter.
Dans la fenetre File s NC/ Drill selectionner Tools. Cliquer sur auto
Dans la fenetre File s NC/ Drill selectionner Generate Output Files.
Une fenetre commente les eventuelles erreurs rencontres.
Fermer la fenetre File s NC/ Drill

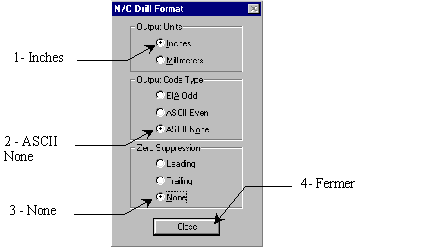

Dans la fenetre File s NC/ Drill selectionner N/C Drill Format. Selectionner Output units : Inches, Output code type : ASCII None et Zero suppression : none. Fermer
