6 - LIAISON DE L'EMPREINTE ET DE SON SYMBOLE

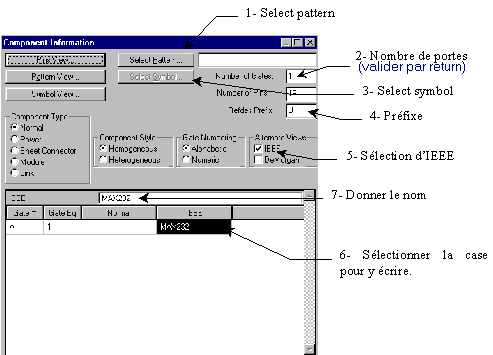

Dans le menu Component selectionner New Choisir la librairie où est stocker le composant creer precedemment. Dans la fenetre ci-dessous on complete le nombre de porte, nombre de broche, le prefixe, selection de IEEE, et donner le nom du composant.
1 On selectionne Select patern et on choisi le max 232.
2 On mentionne le nombre de porte, ici c'est un max dans le boitier. Cela fait apparaitre
la case select symbol accessible.
3 On selectionne select symbol et on choisi le symbole du max232
On complete les cases correspondants aux N°4,5,6 et 7.

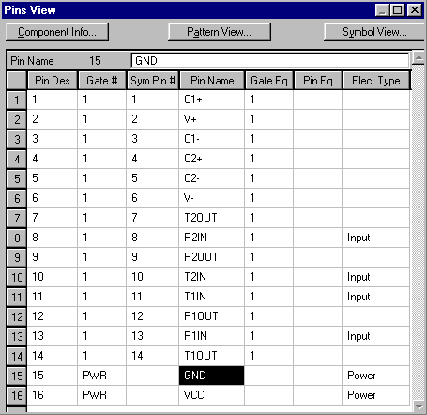

Cliquer sur PIN View pour faire apparaitre le tableau suivant :
On complete le tableau où les colonnes permettent de :
Pin Des : N°de broche du boitier.
Gate# : Indique le N° de la porte.
Sym Pin # : N° de la patte du symbole.
Pin Name : Permet de donner un nom aux broches (apparition des noms sur le symbole).
Gate Eq : indiquent les portes pouvant etre permutees par le routeur, quand elles peuvent toutes etre permute elle porte le meme nom.
Pin Eq : indiquent les broches d'une porte pouvant etre permutees. Utile pour les circuits possedants plusieurs entrees ayant la meme fonction.
Elec Type : Indique le type de connexion electrique.
Les alimentations sont declares dans elec type, sous la nomination de power. On donne le nom dans pin name
On ferme la fenetre.
Dans le menu Component Selectionner Validate. La fenetre suivante apparait :
Dans le Menu Component selectionner Save
Donner le nom du circuit et valider
