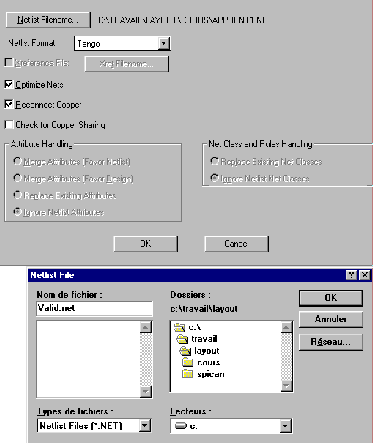

Dans PCB se rendre dans le menu utils, choisir Load Netlist. Se rendre dans Netlist FileNames et choisir le fichier enregistre precedemment. Valider. On retrouve le chevelu du schema fonctionnel precedent.

Placer les composants strategiquement (critere : bornier pres du bord du CI, le chevelu le plus direct possible, condensateur de decouplage le plus pres possibles des IC, ….). On utilise les meme touche de contrôle que dans schematic pour tourner un composant, effet miroir, ……
Sauvegarder le schema

Placer la selection de piste sur bottom (en bas de l'ecran)

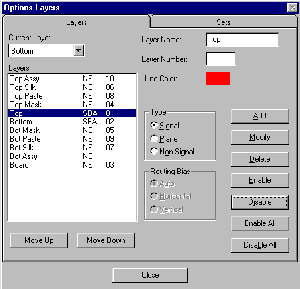

Dans le menu route selectionner autorouter. Selectionner Layers . Selectionner TOP et desactiver la (click sur Disable). Fermer la fenetre (close).

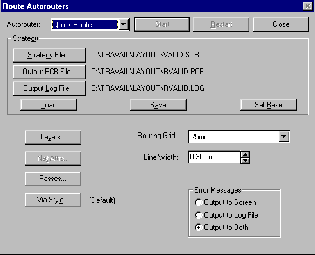

Dans la fenetre route autorouter cliquer sur Start. Des fenetres apparaissent indiquant que le double est inactif, valider par OK, d'autre indiquant l'ecriture du fichier sur disque.

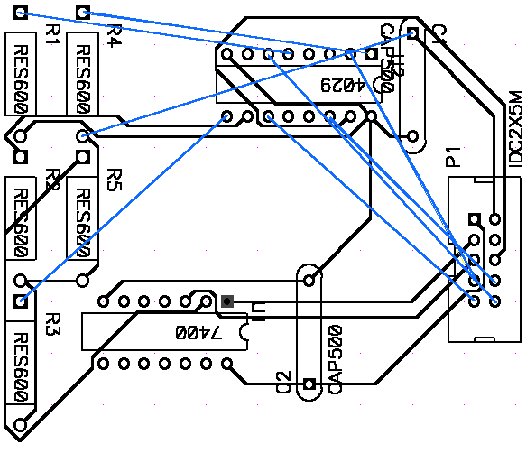

Lorsque le routage est trop complexe il se peut que ACCEL EDA ne puisse pas router completement. On peut poursuivre le routage en double face ou router a la main.
Dans l'exemple ci-dessous

Lancer de nouveau Route Autorouter Dans la fenetre route autorouters, cliquer sur Layers, la fenetre suivante apparaît selectionner TOP cliquer alors sur Enable, il faut que les couches top et bottom soient validees (Enable).

Le routage manuel ou automatique implique la presence du chevelu.
Le chevelu peut etre etabli manuellement par la selection de l'icone
Pour le routage manuel se rendre dans Route et selectionner Manual ou bien selectionner l'icone
Assurer vous que la selection de la piste est est celle qui convient Bottom pour cote cuivre (en bas et en vert).
On choisit la largeur de piste que l'on desire.

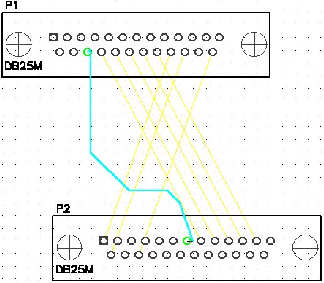

Cliquer pres de la pastille sur le fil a router. Il devient en surbrillance en meme temps que les pastilles.

Par la suite a chaque click sur la feuille de travail correspondra une ligne droite de piste. On pourra ainsi definir les angles necessaires en cliquant aux endroits voulus pour amener la piste de cuivre.
