Exemple de composant Max 2324.1 - Creation du symbole dans schematic
4.2 - Grille
4.3 - Creation du contour du composant
4.4 - Broches
4.5 - Numerotation des broches
4.6 - Placer un nom et une reference
4.7 - Placer un point de reference physique
4.8 - Placer un commentaire
4.9 - Sauvegarde du symbole
Cela se fait en trois etapes :1. Creation du symbole dans schematic 2. Creation de l'empreinte dans PCB 3. Liaison de l'empreinte et du symbole dans librairie manager 4.1 - Creation du symbole dans schematic
Ouvrir schematic
Pour l'exercice le composant va etre stoker dans une librairie personnelle sur son propre disque dur.

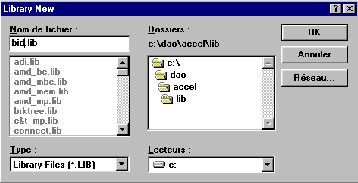

Pour cela aller dans le menu library et selectionner new.

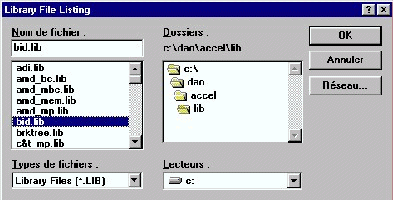

Sauvegarder la librairie dans lib avec un nom de votre choix.
Dans le cas general on stocke le composant sur le serveur dans la librairie commun.lib.
Ajouter la librairie dans les librairies de travail
![]()
Pour cela aller dans le menu library et selectionner setup. Dans la fenetre qui s'ouvre ajouter une librairie par ADD
![]()
Selectionner la librairie creee. Valider le choix.
![]()
Dans la fenetre precedente la librairie choisie apparaît. Valider.
4.2 - Grille

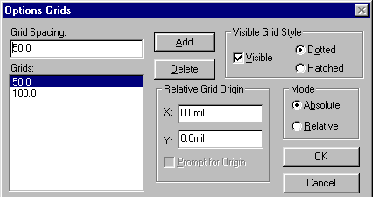

Dans le menu option grid, On peut changer la grille pour une meilleure precision du dessin.
La grille peut etre modifier a tout moment durant la creation du symbole.
Remarque : Le symbole a ete conçu avec une grille de 100.
Si l'on souhaite un pas different. Taper votre choix dans Grid Spacing (50 par exemple) et Cliquer sur ADD puis OK
![]()
4.3 - Creation du contour du composant
Cliquer sur le symbole line(ou menu place line).
Dessiner les contours pour obtenir le symbole ci-dessous :
![]()
Click gauche : commence la ligne, clicks gauches suivants fin de segment.
Click droit pour mettre fin aux liaisons.
4.4 - Broches
Rajouter les broches : symbole PIN(ou le menu place Pin). Attention au choix des broches :
Entree ou sortie numerique![]()
Entree ou sortie non numerique![]()
Sortie complementer (IEEE)![]()
Sens de l'information![]()

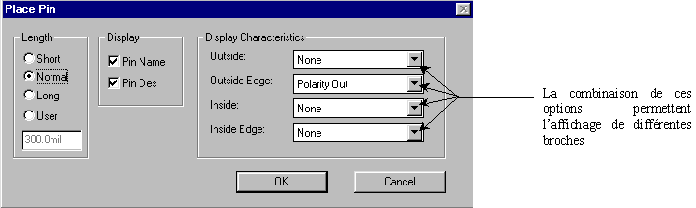

Ces differentes broches se font grâce aux combinaisons que 'l'on trouve dans la fenetre place Pin dans la partie " Display caracteristics "
![]()
Les Broches utilisees sont les suivantes :
![]()
4.5 - Numerotation des broches

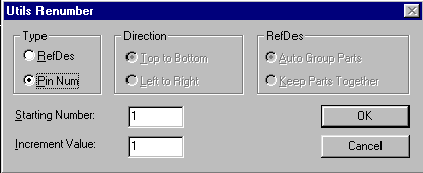

Dans le menu Utils selectionner renumber. Ceci va permettre de numeroter automatiquement les broches par incrementation. Selection de pin number, depart broche n°1 increment de 1.
![]()
Cliquer sur les broches une par une selon l'ordre ci-dessous :
![]()
4.6 - Placer un nom et une reference

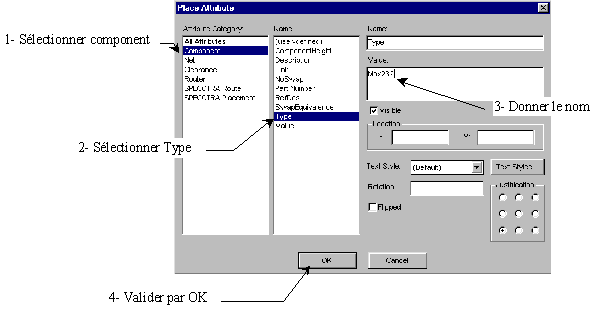

Cliquer sur l'icône attribut(ou place attribute). Dans la fenetre qui apparaît selectionner component dans la colonne de droite et type dans la colonne de gauche. Remplir le champ par le nom du circuit (ici Max 232).
![]()
On place l'attribut où l'on desire sur le schema. On fait de meme avec Refdes et l'on mettra U.
Le premier attribut permet de nommer le composant le deuxieme permettra de le reperer (increment automatique U1, U2, ….). Ces deux attributs sont obligatoires. On peut rajouter les autres si l'on desire.

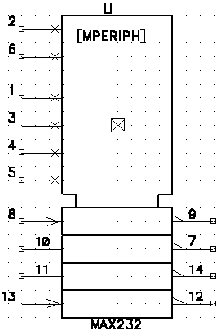

On obtient le symbole ci-dessous :
![]()
4.7 - Placer un point de reference physique
Cliquer sur l'icône point de reference(ou place ref point). Placer le point de reference sur le schema. Ce point est un repere geographique, lors d'une rotation par exemple il sert de point de rotation. Ici il est place au centre. Generalement dans les composants de la bibliotheque Accel, il est place en bas a gauche.
Ce symbole est realise en norme IEEE il faut donc mettre la fonction de ce circuit en haut du symbole. On utilise pour cela l'icône text.
Placer le text [MPERIPH] en haut sur le schema.
On selectionne tous les elements du symbole (click gauche continu et un cadre autour du symbole). Les elements selectionnes changent de couleur. Dans library on selectionne Symbol Save As. Dans la fenetre suivante on choisira la librairie où l'on souhaite stocker le symbole et le nom du symbole (ne pas cocher create component).
![]()
Le symbole est maintenant creer.
5 - CREATION D'UNE EMPREINTE DANS PCB
Giampiero D'AQUINO
Enseignant en Genie Electronique -
