Résistances

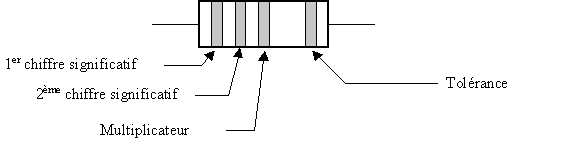

Marquage des résistances.
Code des couleurs
4 bagues :
Code des couleurs (chiffre significatif et multiplicateur)
:
| 0 | NOIR | 5 | VERT |
| 1 | MARRON | 6 | BLEU |
| 2 | ROUGE | 7 | VIOLET |
| 3 | ORANGE | 8 | GRIS |
| 4 | JAUNE | 9 | BLANC |
Code des couleurs (tolérance) :
| 10% | Argent | 0,5% | vert |
| 5% | Or | 0,25% | bleu |
| 2% | Rouge | 0,1% | Violet |
| 1% | Marron | 0,05% | Gris |

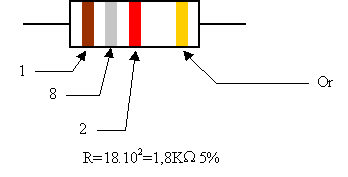

Exemple :
La tolérance de 5% permet de déduire la fourchette suivante : la résistance est comprise entre 1710 ohms et 1890 ohms.
Série E12 et E24
|
Serie E24
|
Série E12
|
|
10
|
10
|
|
11
|
|
|
12
|
12
|
|
13
|
|
|
15
|
15
|
|
16
|
|
|
18
|
18
|
|
20
|
|
|
22
|
22
|
|
24
|
|
|
27
|
27
|
|
30
|
|
|
33
|
33
|
|
36
|
|
|
39
|
39
|
|
43
|
|
|
47
|
47
|
|
51
|
|
|
56
|
56
|
|
62
|
|
|
68
|
68
|
|
75
|
|
|
82
|
82
|
|
91
|
|
