Fabrication
Résistance à couche de carbone
Ce composant est symétrique. Le marquage suit le code des couleurs.
Condensateur polyester métallisé
Le marquage de ce condensateur ce situe au dessus de ce dernier. Il peut être en clair par exemple 100n pour 100NF. Il peut être codé comme 153 ce qui donne 15.103PF=15nF.
Ce condensateur n'est pas polarisé, il n'a donc pas de sens.
Le marquage de ce condensateur ce situe sur le corps de ce dernier. Il est en clair.
Ce condensateur est polarisé. La broche moins est repéré par une bande marqué moins.

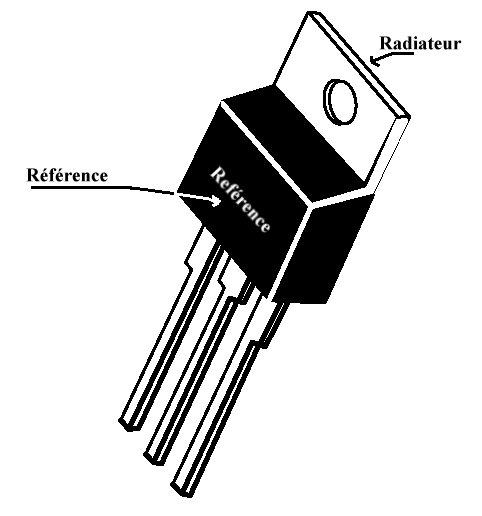

Le marquage se fait en clair sur la partie exterieure.
 |
 |
Parfois le méplat se trouve au milieu et le repérage de
la cathode est difficile |
La cathode se repère par transparence du boitier. C'est la partie conique la plus grosse. |

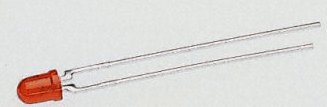

Lorsque le composant est neuf, la broche la plus longue représente l'anode. Sinon le méplat est situé devant la cathode.
|
Brochage |
Circuit sur son support |
Supports de CI |

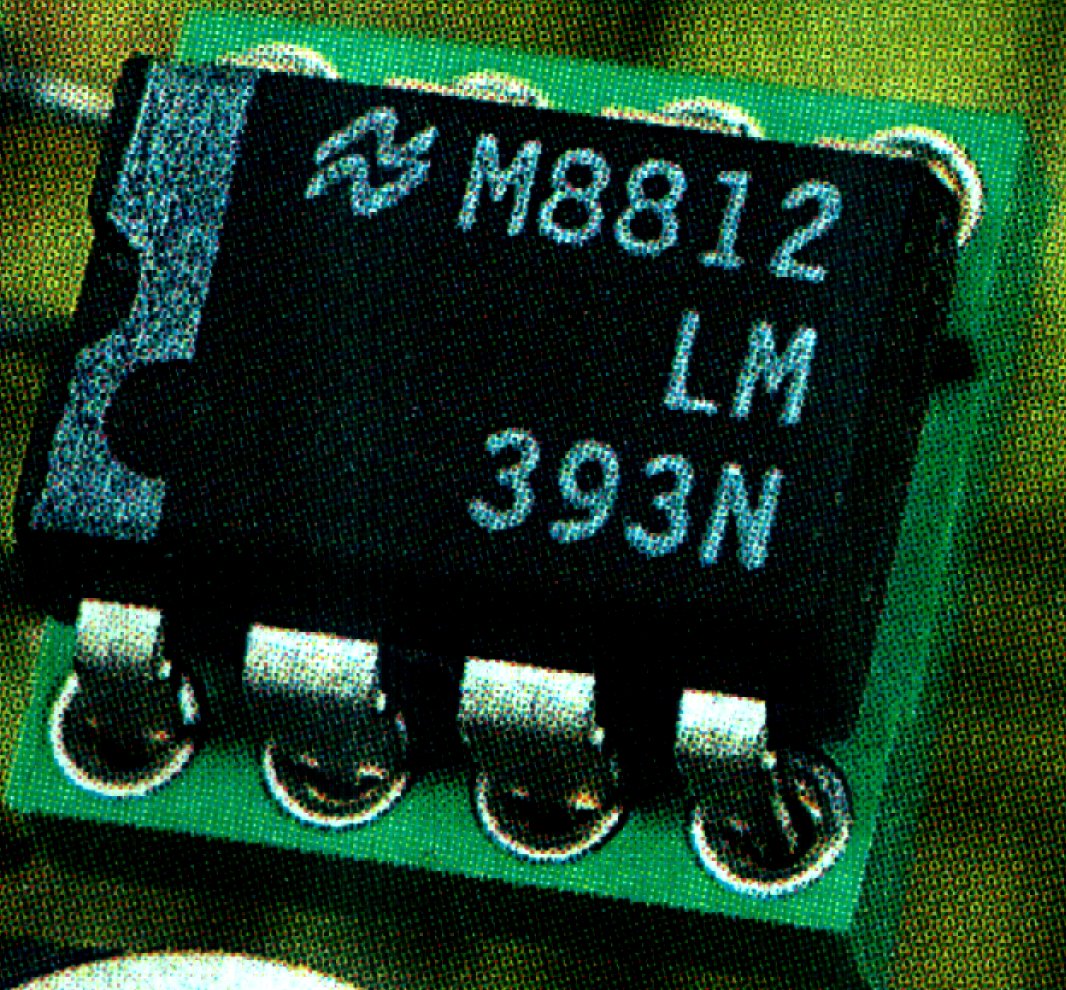

Le circuit est repéré par un ergot. Lorsque cet ergot est orienté à gauche la patte n°1 est en bas en gauche. La numérotation se fait comme ci-dessus.
Le support est aussi repéré, il doit être monté dans un sens précis.
 |
 |

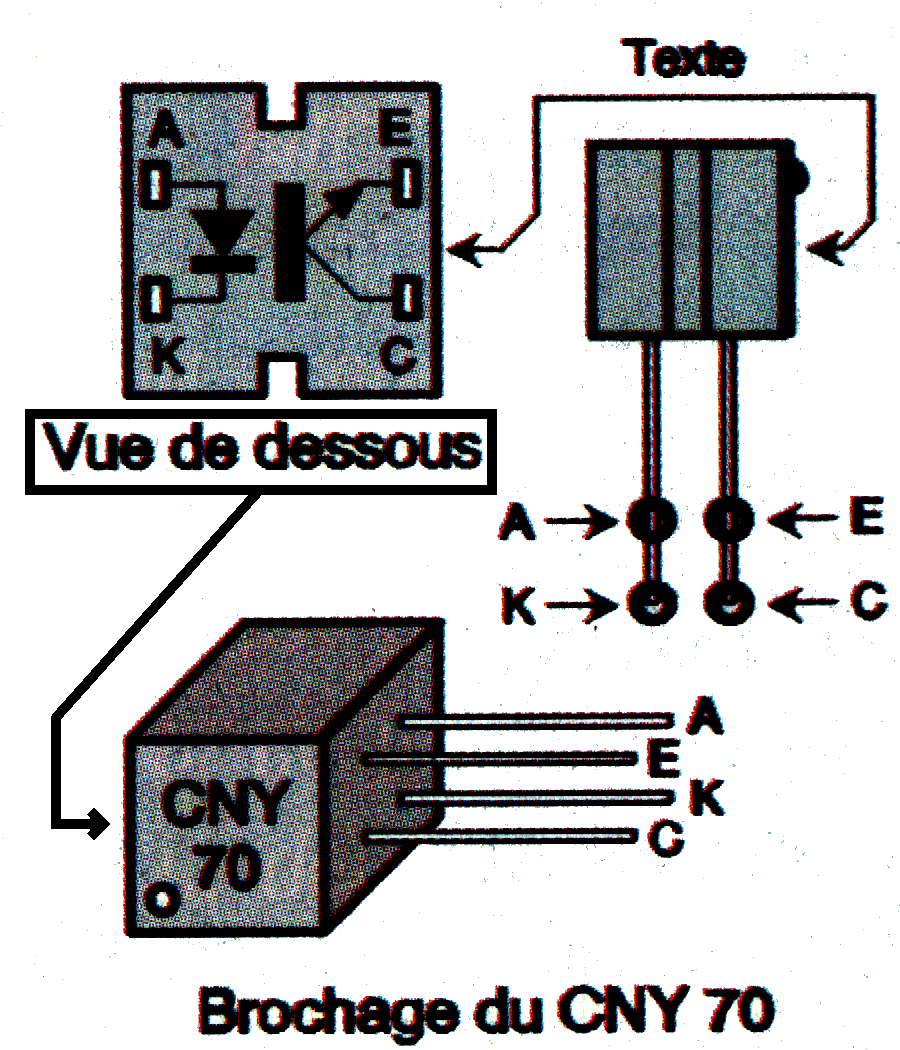

Ce capteur reflectif intègre l'émetteur et le recepteur. Attention à la vue et au brochage.
ICI il est cablé sur un support connecteur coudé.
On peut utiliser les queues des composants pour les straps les plus courts.

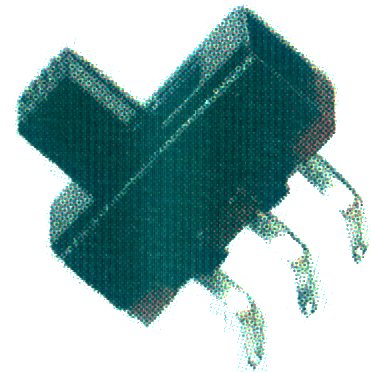

Interrupteur à glissière coudé
