Calcul de radiateur



Le script ci-dessous permet de calculer le radiateur permettant de refroidir votre composant.

Munissez-vous de la doc du composant et calculer la puissance qu'il doit dissiper.

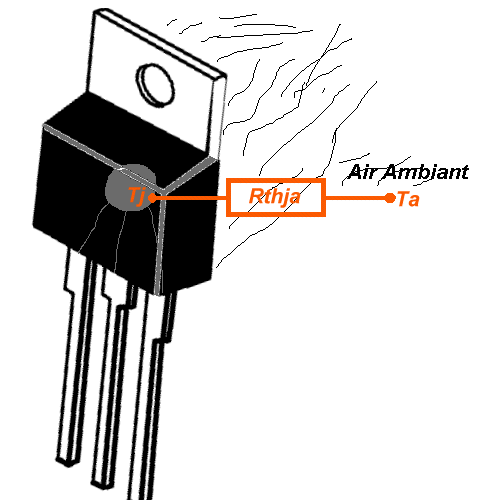

La jonction qui est au coeur du composant ne doit pas dépasser une certaine température appelé Tj. Il évacue sa chaleur à tavers le boitier. Cette évacuation est limité par une résistance thermique entre la jonction et l'air. Elle est appelé Rthja. La chaleur à évacuer dépend de la différence entre Tj et Ta et de la puissance à dissiper. Tj-Ta=P.Rthja Si cette résistance thermique est trop grande, il faut ajouter un radiateur afin de diminuer la résistance thermique globale. Afin de calculer si la rèsistance thermique cliquer ci-dessous
