Dans le projet cliquer sur le composant MA4A5-64-32-12JI et dans la fenêtre
processes double cliquer sur JEDEC File et répondre YES aux différentes
fenêtres.
| Demarrer ispVM System | ![]() |
Créer un nouveau fichier : ![]()
Une fenêtre chain configuration s'ouvre.
Cliquer sur add device ![]()
Une fenêtre à compléter s'ouvre
Dans le champ device selec mentionner le nom du composant à programmer
: M4-64/32

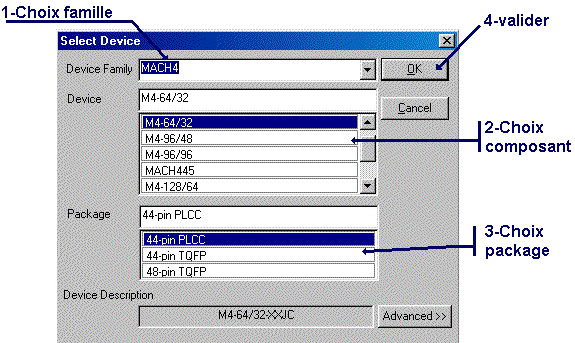

Cliquer sur select et choisir la famille, le composant et le boîtier exact.

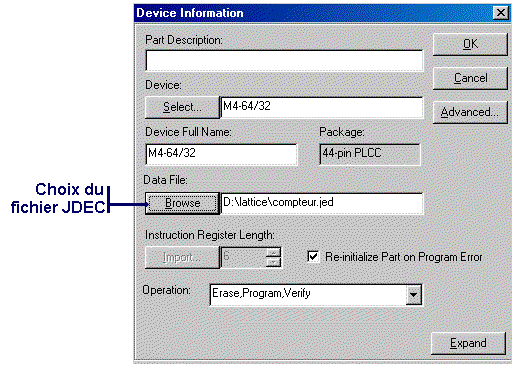

Renseigner le champ data file en choisissant le fichier JEDEC ayant le nom du projet.
| Choisir le composant adéquat et le fichier de programmation .jed | ![]() |
On trouve le résumé des choix effectués :

Cliquer sur GO ![]()
| Une fenêtre d'attente apparaît : | ![]() |
A sa disparition le résultat de programmation apparaît dans la fenêtre du bas d'ispVM System

Le circuit est programmé.
A partir du document isp_starter_kit expliquer le choix des broches 2 à 8 pour les sorties et des broches 9 et 11 pour les entrées.
Conclusion :
L'afficheur 7 segments de gauche doit compter de 0 à 7, sauf si le bouton
noir SW1 est appuyé. Dans ce cas, le chiffre 0 doit rester affiché.
