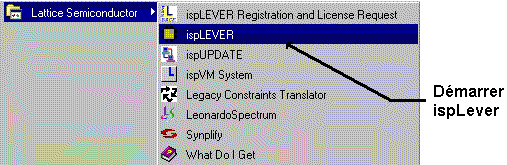

Lancer le logiciel ispLEVER : dans le menu programme Lattice Semiconductor
ispLEVER
Dans le menu File New Project ou Ctrl+N ou l'icône New Project

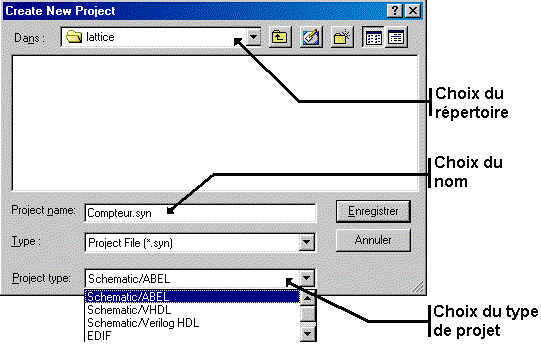

Pour enregistrer le projet :
· Choisir le répertoire, choisir le nom (pas d'espace et pas
d'accent).
· Choisir le type de projet Schematic/ABEL, Schematic/VHDL, Schematic/Verilog
HDL, EDIF, GDF.

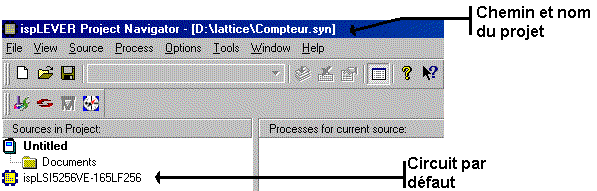

Résultat des opérations :
Penser
à sauvegarder régulièrement

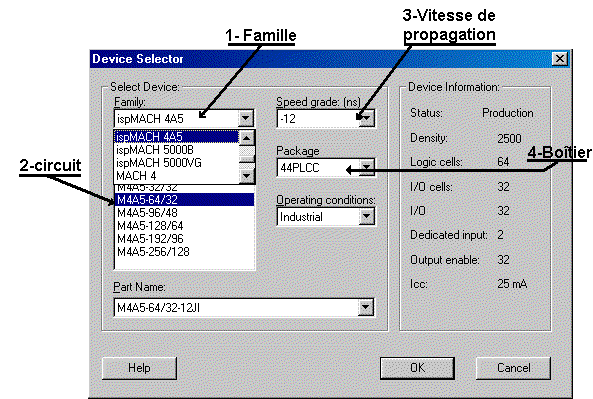

Click droit Select New Device
Choisir le composant adéquat : famille, circuit, boîtier, vitesse de propagation.
La carte que vous allez utiliser est équipée d'un CPLD ancienne génération de type MACH M4. Le logiciel vous permet de sélectionner cette famille MACH 4, mais vous proposera plutôt la famille ispMACH 4A5 compatible avec le CPLD utilisé et recommandée pour de nouvelles applications.
Messages de confirmation :
 |
Vous avez sélectionné un autre circuit que celui proposé par défaut. Cela entraîne la modification de l'environnement de programmation, ce qui est normal. |
 |
L'affectation en entrées et en sorties des broches du précédent PLD était peut-être définie. Avec le nouveau circuit choisi, ces contraintes ne sont plus valables et peuvent être remplacées |
 |
L'ancienne configutation seront sauvegardées dans le fichier : xxxxx.lct.bak. |
Projet Final :
Penser à
sauvegarder régulièrement
Ajouter une source à un projet
