10.1 -Interdiction de routage sur une zone
Il est possible d'interdire le routage d'une zone sur une couche ou plusieurs couches.
On commence par se positionner sur la couche sur laquelle on souhaite interdire une zone de routage.

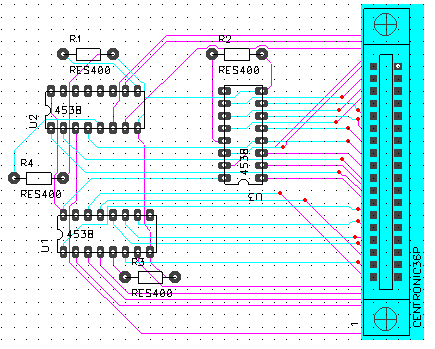

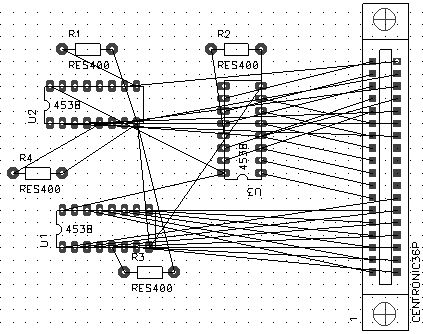

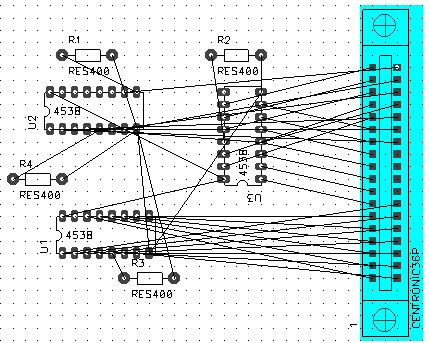

L'exemple ci-dessous illustre un routage avec un bornier. Le routage interdit vas se situer autour du bornier cote composant.
Dans le menu option on selectionne current keepout
On retrouve la fenetre suivante et on selectionne un polygone pour la zone à interdire et la couche à interdire.
Dans la barre "command toolbar" cliquer sur l'icone Keep out
interdisant la zone de routage.
Dessiner un polygone correspondant à la zone à interdire.
Pour effacer la zone interdite il suffit de la selectionner (couche adequate), et de la supprimer (touche suppr).
10-2 - Mise à jour des symboles et empreintes
