Ici on utilise le débordement du Timer, on ne presentera que cette partie du timer.
Registre TMSK2
bit 7 TOI autorise l'interruption Debordement Timer
Bit 0 et 1 predivision de E
Timer Interrupt Mask Register 2 (TMSK2 $1024)
| Bit 7 | 6 | 5 | 4 | 3 | 2 | 1 | Bit 0 |
| TOI | RTII | PAOVI | PAII | - | - | PR1 | PR0 |
| PR[1:0] | Predivision |
|
0 0 0 1 1 0 1 1 |
1 4 8 16 |
TOI — Validation de Timer Overflow
0 = L'interruption est desactive
1 = L'interruption est active, elle sera demande lorsque TOF (voir TFLG2) est a 1.
Registre TFLG2 bit 7 TOF indique l'état de l'interruption
Timer Interrupt Flag Register 2 (TFLG2 — $1025)
Ce registre est liee au registre TMSK2, chaque bits de TFLG2 a sa correspondance bit a bit avec TMSK2.
Le bit TOF passe a un et demande une interruption de type TO. Il faut le remettre à 0 au depart et à chaque sortie du SP d'interruption.
Le bit TOF passe a un et demande une interruption de type TO. Il faut le remettre à 0 au depart et à chaque sortie du SP d'interruption.
| Bit 7 | 6 | 5 | 4 | 3 | 2 | 1 | Bit 0 |
| TOF | RTIF | PAOVF | PAIF | - | - | - | - |
TOF — Timer Overflow Flag
Le drapeau TOF est automatiquement mis a un a la fin de chaque periode de determine par RTR0 et RTR1.
Pour le remettre a zero on ecrit un 1 dans le registre.
Giampiero D'AQUINO
Enseignant en Génie Electronique -
Adresse du vecteur d'interruption
$FFDE et $FFDF

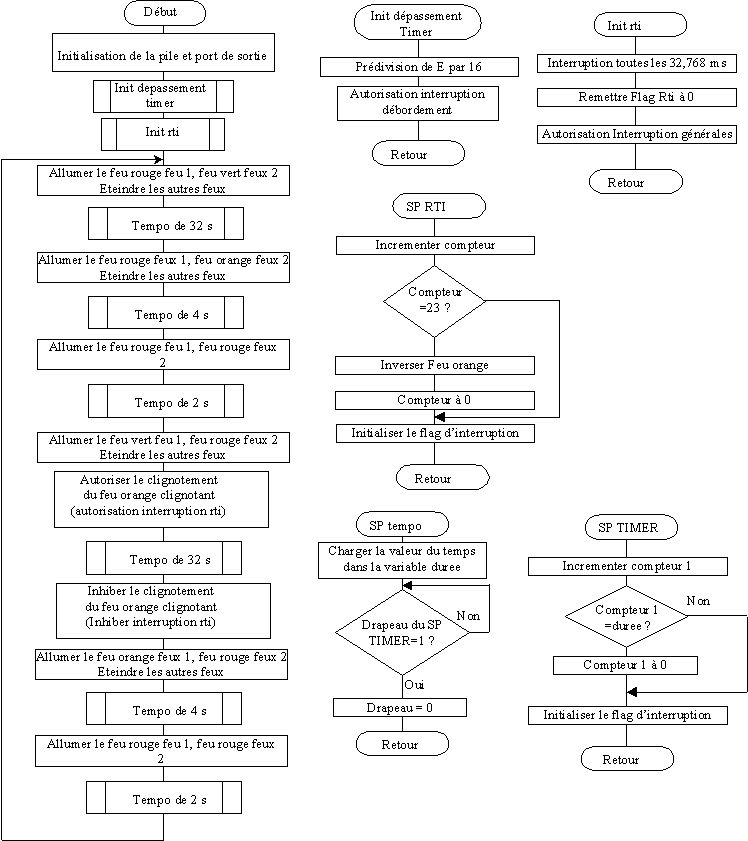

Organigrammes de fonctionnement
* fichier feutimer.asc
* Gestion des tempos par timer
* (32s) Rouge feu 1/vert feu 2 - (4s) Rouge feu 1/Orange feu 2 - (2s) Rouge feu 1/Rouge feu 2
* (32s) Vert feu 1 Orange2 clignotant/Rouge feu 2 - (4s) Orange1 feu 1/Rouge feu 2 - (2s) Rouge feu 1/Rouge feu 2
* Gestion D'un seul feu
* Feu tricolore 1 sur portB Feu rouge bit 2, orange bit 1 et vert bit 0.
* Feu tricolore 2 sur portB Feu rouge bit 7, orange bit 6 et vert bit 5.
* R O V OC R O V
* 7 6 5 4 3 2 1 0
* 8 4 2 1 8 4 2 1
*Equivalences registres
portb equ $04
pactl equ $1026
tmsk2 equ $24
tflg2 equ $25
*Constantes
dureev equ 64 * Duree de 64/2 d'allumage du feu vert
dureeo equ 8 * Duree de 8/2 d'allumage du feu orange
duree2r equ 4 * Duree de 4/2 d'allumage du feu rouge
pile equ $ff
*Variables
org $0000
duree rmb 1 * Parametre contenant la duree en seconde
compt rmb 1 * Compteur contenant le nombre d'interruption RTI permettant
* de conaitre la duree entre 2 interruptions RTI
drapeau rmb 1 * Drapeau permettant de connaitre l'etat de la tempo
compt1 rmb 1 * Compteur pour la tempo
*Début du programme implantation en EEPROM
org $F800
********************
* Configuration
********************
*initialisation de la pile
start lds #pile
* Initilisation de Y pour adressage indexé specifique aux instructions BSET BCLR BRSET BRCLR
ldy #$1000
* Init Timer
************
*Predivision du timer avant 64 clock d'horloge
*PR0=PR1=1 Predivision par 16 (16*500ns=8µs)
* Autorisation interruption debordement TCNT
bset tmsk2,y,#$83 *Interruption toutes les 524,28ms
*Initialisation de la RTI
**************************
* Horloge 8Mhz RTR0=RTR1=1 t=32.77ms
ldaa #$03
staa pactl
* Etat de la RTI Forcage du bit rtif a 0 *
bset tflg2,y,#$40 * Ce bit indique l'etat de la RTI
* Chez Motorola pour remettre à zero les flag on met un 1 d'ou l'utilisation de BSET ci-dessus
* Autorisation des interruptions Générales masquable par I du CCR
cli
*
********************
*Programme principal
********************
* allumage du feu rouge feux 1 et vert feux 2.
debut ldaa #$81
staa portb,y
* tempo de 32 secondes
bsr tempo32
* allumage du feu rouge feux 1 et feu orange feux 2
ldaa #$82
staa portb,y
* tempo de 4 secondes
bsr tempo4
* allumage du feu rouge feux 1 et feu rouge feux 2
ldaa #$84
staa portb,y
* tempo de 2 secondes
bsr tempo2
* allumage du feu vert feux 1 et rouge feux 2.
ldaa #$24
staa portb,y
* Autorisation de l'interruption RTI *
bset tmsk2,y,#$40
* tempo de 32 secondes
bsr tempo32
* allumage du feu orange feux 1 et feu rouge feux 2
ldaa #$44
staa portb,y
* inibition de l'interruption RTI *
bclr tmsk2,y,#$40
* tempo de 4 secondes
bsr tempo4
* allumage du feu rouge feux 1 et feu rouge feux 2
ldaa #$84
staa portb,y
* tempo de 2 secondes
bsr tempo2
bra debut
*****************
* Sous programmes *
*****************
*Sous programmes tempo32
**********************
* duree de temporisation de 32 secondes
tempo32 ldaa #dureev
staa duree
bsr attente
rts
*Sous programmes tempo4
*********************
* duree de temporisation de 4 secondes
tempo4 ldaa #dureeo
staa duree
bsr attente
rts
*Sous programmes tempo2
**********************
* duree de temporisation de 2 secondes
tempo2 ldaa #duree2r
staa duree
bsr attente
rts
*Sous programmes Attente
**********************
* Attente d'interruption
attente ldaa drapeau
beq attente
clr drapeau
rts
********************************
* Sous programmes interruption*
********************************
* SP TIMER Depassement TCTNT *
******************************
tempo inc compt1 * Tempo de 0,52428 x duree
ldaa duree * Donne le temps
suba compt1 * comparaison de compt1
bne fin1 * a Duree
ldaa #$01 * Drapeau = 1 fin tempo
staa drapeau *
clr compt1 * Preparation pour tempo suivante
* TOF=0 pour revenir en interruption 524,28ms apres
fin1 bclr tflg2,y,#$7F
* On utilise ici bclear au lieu de bset pour ne pas toucher au bit RTIF
utilise dans la RTI
rti
* SP RTI *
**********
orange inc compt
* 23 (23*32,768 = 754ms) fois la RTI (1/2 periode de clignotement) ?
ldaa compt
suba #23
bne fin *sortir de la rti duree inferieure a 754 ms depuis le dernier
*changement du feu orange clignotant
* Test s'il faut eteindre ou allumer le feu orange clignotant
ldaa portb,y
bita #$10
beq inv
* On eteint le feu orange clignotant
bclr portb,y,#$10
bra suite
* On allume le feu orange clignotant
inv bset portb,y,#$10
*RAZ compteur pour compter de nouveau un temps de 754ms
suite clr compt
* rtif=0 pour revenir en rti 32.77ms apres
fin bclr tflg2,y,#$BF
* On utilise ici bclear au lieu de bset pour ne pas toucher au bit TOF
utilise dans debordement TIMER interupt
rti
***************************
* Vecteurs d'interruptions
***************************
*vecteur Timer Debordement TCTNT
org $ffde
rstctnt fdb tempo
*vecteur Real time interrupt
org $fff0
rstrti fdb orange
*vecteur de reset
org $fffe
rstvect fdb start
end
