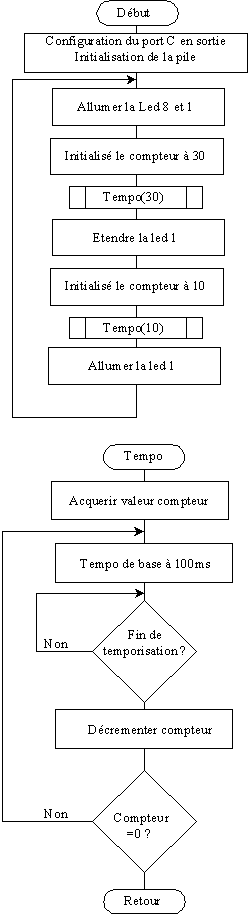

* Fichier hautbas.asc * Led allumée durant un temps different de celui eteint. *Equivalences registres portb equ $04 * Constantes dureeal equ 30 dureeet equ 10 *Variables org $0000 duree rmb 1 *Début du programme implantation en EEPROM org $F800 ******************** * Configuration ******************** start lds #$00ff ******************** *Programme principal ******************** * préparation de l'adressage indexé pour instruction ldy #$1000 *Allumer la led 1 et 8 sur le portb. ldaa #$81 staa portb,y * Attente de 3 secondes debut ldaa #dureeal staa duree bsr tempo * Eteindre la led 1 sur le portb. bclr portb,y,#$01 * cette instruction permet d'eteindre la led 1 sans toucher aux autres sorties * Attente de 1 secondes ldaa #dureeet staa duree bsr tempo * Allumer la led 1 sur le portb. bset portb,y,#$01 * cette instruction permet d'allumer la led 1 sans toucher aux autres sorties bra debut ******************** * Sous Programmes ******************** * SP Tempo ***************** *temporisation parametre par duree * chargement du compteur du nombre de boucle a effectuer tempo ldaa duree * Chargement de la valeur permettant de faire une tempo de 0,1s t1s ldx #$33333 *tempo basée sur le nombre de boucle à effectuer t100ms dex bne t100ms * fin de la boucle de 100ms * décomptage du nombre de boucle deca bne t1s rts *************************** * Vecteurs d'interruptions *************************** *vecteur de reset org $fffe rstvect fdb start end
7) Même problème que ci-dessus avec modulation de la temporisation par donnée sur port d'entrée.
Giampiero D'AQUINO
Enseignant en Génie Electronique
